Form für Geschmack
Plätzchenausstecher

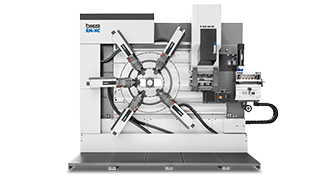

Plätzchenausstecher sind Saisonartikel und müssen besonders schnell und flexibel gefertigt werden. Ein Standardsatz umfasst meist zehn Formen, von Baum und Glocke über Herz und Komet bis hin zu Mond und Stern. Entscheidend für den optimalen Produktionsprozess ist der schnelle und reibungslose Werkzeugwechsel für die verschiedenen Formen. Deshalb werden die Plätzchenausstecher auf einem Servo-Stanzbiegeautomaten RM-NC gefertigt.
Die Umstellung erfolgt hier automatisch über die Parameteranpassung per Knopfdruck. Die präzisen Bewegungen der Servo-Aggregate gewährleisten, dass der Verschluss nach dem gesamten Biegeprozess sauber und genau getroffen und dauerhaft verschlossen wird. Die seitliche „Germany“-Einprägung wird bereits im Stanzwerkzeug in das Formband eingebracht.
Perfekte Strömung
Doppelflutige Lüfterräder
Ventilatoren und Lüfterräder finden sich in nahezu allen Bereichen des täglichen Lebens. Je nach Bauart weisen die Laufräder gerade, rückwärts oder vorwärts gekrümmte Schaufeln und Rotorblätter auf. Als ein- oder doppelflutige Systeme können sie die Luft ein- oder doppelseitig ansaugen. Wichtig ist bei allen Ventilatoren und Lüfterrädern die exakte Bauform, um die teilweise beträchtlichen Rotationseffekte kontrollieren zu können.
Die geforderte Präzision und hohe Produktivität gewährleistet der mechanische Stanzbiegeautomat GRM 80E bei kleinen und mittelgroßen, doppelflutigen Lüfterräder. Das kompakte Maschinensystem liefert komplett montierte Baugruppen mit jeweils 48 Rotorblättern in neun unterschiedlichen Typen. Dabei überzeugt die GRM 80E durch kurze Rüstzeiten, optimale Zugänglichkeit und konstant hohe Bauteilqualität.
Dichter Anschluss
Schneckengewindeschellen
Überall dort, wo Leitungen, Rohre oder Schläuche an einen festen Anschluss montiert werden, kommen Schlauchschellen zum Einsatz. Besonders verbreitet sind Schneckengewindeschellen. Sie bestehen aus einem ringförmigen Metallband, das mit einer Stellschraube festgezogen wird. Die Schraubenwindungen der Stellschraube greifen dabei exakt in das perforierte Metallband oder in die eingeprägten Vertiefungen und Erhebungen im Schellenband.
Für die Herstellung der Schlauchschellen eignet sich das Servo-Produktions- und Montagesystem BIMERIC BM 1500 perfekt. Es fertigt 100 komplett montierte Schlauchschellen pro Minute und deckt die große Variantenanzahl mit Durchmessern zwischen acht und 120 Millimetern flexibel ab. Gleichzeitig garantiert die BIMERIC BM 1500 durch sehr wenige Werkzeugwechselteile kürzeste Rüstzeiten unter 30 Minuten.
