Vom Rasierer bis zur Waschmaschine
Seit jeher sind die Bihler-Technologie und die Haustechnik untrennbar miteinander verbunden. Auf Bihler-Produktionssystemen gefertigte Bauteile finden sich in vielen Bereichen unseres täglichen Lebens.
Im Rasierer sorgt der Schwingkopf dafür, dass „Mann“ sich ohne Verletzungen rasiert. In der Waschmaschine garantieren Dämpfungselemente, dass sich die Waschmaschine im Schleudergang nicht verselbständigt. Energiesparlampen erhellen unsere Lebens(t)räume, und Steckdosen liefern den Strom für alle Elektrogeräte.
Gut geschaltet
Lichtschalter
Lichtschalter dienen nicht nur zum Ein- und Ausschalten des Innenraumbeleuchtung, sondern sind mittlerweile auch richtige Design-Produkte. Die wahre Stärke jedes Schalters liegt jedoch in seinem komplexen Innenleben. Es umfasst mehrere Kontaktteile, eine Sperrfeder, eine Kastenklemme, Befestigungsschrauben und das Gehäuse. Die hochqualitative Fertigung und Montage aller Komponenten ist essentiell für die sichere Funktion des Schalterelements.
Diese hohen Anforderungen erfüllt eine BIMERIC BM 3000 in Kombination mit einer RM 40 in einem durchgängigen, vollautomatisierten Fertigungsprozess. Die BM 3000 fertigt zunächst drei der Kontaktteile inklusive Stanzen, Biegen und Widerstandschweißen des Silber-Kontaktdrahts. Parallel dazu produziert die RM 40 die Edelstahl-Sperrfedern. Diese Teile werden am Band der BM 3000 zugeführt und auf der Maschine jeweils in die Kontaktteile montiert. Im Anschluss werden die Spritzguss-Schaltergehäuse der BM 3000 zugeführt, die dann die fertig montierten Metallteile austrennt und die Einzelbaugruppen im Schaltergehäuse montiert. Die Prozessgeschwindigkeit liegt bei 65 Schalterelementen pro Minute.
Sicher geschützt
Schutzkontakt
Der Schutzkontakt (Schuko) in Steckdosen spielt eine zentrale Rolle bei der Sicherheit elektrischer Geräte. Er dient der Erdung, also der Verbindung elektrischer Geräte mit der Erde. Diese Erdung ist entscheidend, um bei einem Defekt oder Kurzschluss gefährliche Spannungen abzuleiten und so zu verhindern, dass Nutzer einen Stromschlag erleiden.
Für die Herstellung des sechsteiligen Erdungsbügels bietet ein Multicenter MC 82 optimale Voraussetzungen. Auf der Anlage werden zunächst der Bügel und der Kasten gestanzt und gebogen. Anschließend werden die beiden Metall-Nasen sowie die Sperrfeder und der Kunststofflöseknebel zugeführt und montiert. Im Fertigungsprozess durchläuft der Erdungsbügel mit Hilfe eines Transportbandes beide Maschinenseiten. Das Bauteil wird danach vereinzelt und gelangt abschließend in eine Messzelle, deren Kamera automatisch in Taktgeschwindigkeit auf 100-prozentige Fehlerfreiheit prüft.
Geschliffene Klinge
Klingen / Nassrasierer
Auch in Nassrasierern und hier im Besonderen in den Klingen steckt viel Expertenwissen von Bihler. Zu deren Fertigung werden einzelne Magazine mit je 4.000 vorgeschliffenen, flachen Klingen dem mechanischen Stanzbiegeautomaten RM 40K zugeführt. Dieser vereinzelt die Klingen, schneidet die seitlichen Konturen, biegt sie und schneidet sie auf Breite.
Das hocheffiziente Maschinen- und Werkzeugkonzept gewährleistet ein optimales Handling der Einzelplatinen. Gleichzeitig sind auch kleinstmögliche Biegewinkel im sehr harten Material realisierbar.
Fest verankert

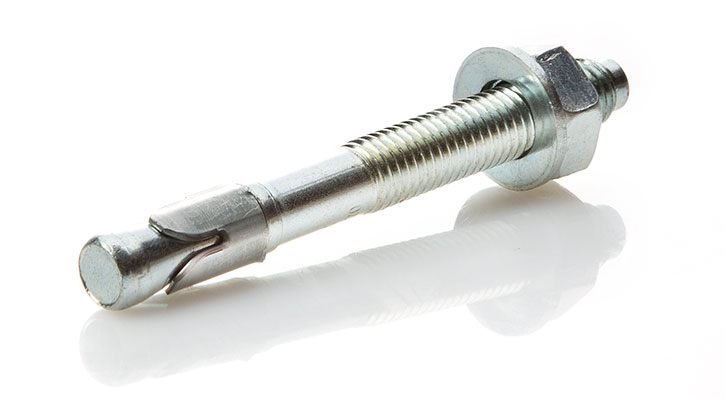

Bolzenanker
Bolzenanker sind die erste Wahl, wenn es um die Befestigung besonders schwerer Lasten auf Beton- oder Steinflächen geht. Die hochbelastbaren Stahlbolzen müssen zur Montage lediglich in ein passendes Bohrloch eingeschlagen werden und bündig auf dem zu befestigenden Bauteil aufliegen. Über die Mutter wird dann der Anker gespannt. Die entscheidende Rolle spielt dabei die integrierte Spreizhülse am unteren Ende des Bolzens: Sie wird durch das Eindrehen der Spannschraube bzw. des Konus aufgespreizt und fest gegen die Bohrlochwand verspannt, so dass eine sicherere Verankerung gewährleistet ist.
Ideal herstellen lassen sich die komplexen mehrteiligen Bolzenanker auf dem Servo-Produktions- und Montagesystem BIMERIC BM 4500. Die Anlage führt den Bolzen zu, richtet ihn aus und ummantelt ihn mit der zugeführten Hülse. Anschließend wird die Hülse kontrolliert, der Rotring zur Verhinderung des Mitdrehens aufgebracht sowie die Unterlegscheibe und die Mutter jeweils zugeführt und montiert. Zum Schluss wird der fertige Anker stückgenau in Verpackungseinheiten gesetzt und ausgeschleust. Die Leistung liegt abhängig von der Ankergröße bei 80 bis 120 Teilen pro Minute.
Räume öffnen
Fensterbeschläge
In jedem Fenster findet sich heute eine gehörige Portion Bihler-Know-how. Materialeffiziente, wirtschaftliche Automationslösungen für Fensterbeschläge sind hier unser Spezialgebiet. Sei es für Eckumlenkungen, Bandrollen, Federbänder oder Fenstersicherungen.
Bei einer Stellplatte zur Justage des Fensterschließmechanismus lassen sich mit der Bihler-Lösung bis zu 75 Prozent Material gegenüber dem Folgeverbund einsparen. Die Werkzeugstandzeiten auf dem Multicenter MC 120 sind hier fünfmal höher. Zudem bietet die Stellplatte durch die Verdichtung des Materials deutlich bessere mechanische Eigenschaften.
Sichert die Last
Schneefanghaken
Schneefanghaken sorgen dafür, dass Schnee und Eis auf dem Dach verbleiben und nicht als Dachlawinen abgehen. Die Haken sind über die gesamte Dachfläche verteilt und lassen sich in nahezu alle Dachziegelarten einhängen. Identisch bei allen Schneefanghaken ist das dreieckige Teilstück zur Lastsicherung, während Längen, Lochbild und Biegungen je nach Befestigungsbasis und Dachausformung variieren.
Die großformatigen Stanzbiegeteile lassen sich optimal auf dem Umformcenter COMBITEC CC 1 herstellen. Dieses ist durch seine höheren Press- und Biegekräfte perfekt für die Fertigung von längeren und voluminöseren Präzisionsteilen ausgelegt. Neben der hohen Fertigungsleistung von bis zu 60 Teilen pro Minute überzeugt das Umformcenter auch durch kurze Umrüstzeiten bei Variantenwechseln.
Verlässlicher Stromversorger
Unterputzsteckdose
Steckdosen sind hochkomplexe Bauteile mit vielen Einzelteilen. Dazu gehören beispielsweise die Platine, die Anschlussklemmen, das Gehäuse, Schrauben und die Steckkontakte. Alle Bauteile müssen hochpräzise gefertigt und verbaut werden, um die Sicherheit bezüglich der Stromführung verlässlich gewährleisten zu können.
Bei der hier abgebildeten Steckdose zur Unterputzmontage erfolgt die Fertigung auf einem Servo-Produktions- und Montagesystem BIMERIC. Die Anlage ist perfekt ausgelegt, die komplexe Baugruppe in einem durchgängigen Arbeitsprozess komplett zu fertigen. Alle Einzelkomponenten werden präzise und effizient bearbeitet und dann gleich zum fertigen Endprodukt montiert. Die BIMERIC bietet hierbei ein Maximum an Prozessstabilität und Prozesssicherheit. Die Bedienung der gesamten Anlage erfolgt intuitiv über die VariControl-Steuerung.
Optimal gesteuert
Schnappfederkontakt
Wer eine Waschmaschine startet, setzt einen komplexen Prozess in Gang, der unterschiedlichste Bauteile mit einbezieht. Eine der wesentlichen Komponenten ist der Druckschalter. Dessen Schnappfederkontakt steuert den Wasserstand in der Trommel und sorgt dafür, dass das Wasser im richtigen Moment warm ist. Hierzu öffnet und schließt der Druckschalter Stromkreise, die ein Magnetventil und den Heizstab ein- oder ausschalten. Die Fertigung der Schnappfederkontakte bedingt das Umformen, Schweißen, Nieten, Zuführen und Montieren.
Den gesamten Prozess übernimmt in der Praxis das Servo-Produktions- und Montagesystem BIMERIC. Es fertigt aus einer Hand die komplexe Baugruppe mit 100 bis 120 Teilen pro Minute, wobei Maschine und Prozesse über die zentrale VC 1-Einheit gesteuert werden. Auch die fünf Schweißstellen werden von einer zentralen Schweißsteuerung geregelt und überwacht. Für zusätzliche Sicherheit und eine 100-prozentige Bauteilqualität sorgen außerdem integrierte Prüfstationen und eine lückenlose Prozessüberwachung. Die Anlage punktet gleichzeitig durch optimale Zugänglichkeit sowie kurze Umrüst- und Einstellzeiten.
Anspruchsvolle Baugruppe
Dreifach-Steckdose (CH)
Ob Sie Radio hören, den Rasierer einschalten oder einen Kaffee aus der Maschine genießen: Steckdosen, die diese Geräte mit Strom versorgen, sind täglich millionenfach im Einsatz - wie die abgebildete Dreifach-Steckdose aus der Schweiz. In ihrem Inneren verbirgt sich ein raffiniertes Zusammenspiel aus unterschiedlichsten Teilen, von der Metallplatine über diverse Steckkontakte bis hin zum Gehäuse. Die Fertigungslösung für diese anspruchsvolle 19-teilige Baugruppe bietet das Servo-Produktions- und Montagesystem BIMERIC BM 3000.
Das modulare BIMERIC-Komplettsystem fertigt zunächst die Klemmfedern, stanzt die Platinen aus und schweißt die Klemmfedern an. Die Baugruppe wird dann ins Gehäuse gelegt, mit dem Zwischenboden versehen und mit simultan gefertigten Steckkontakten bestückt. Auf diese Weise verlassen 15 hochpräzise Dreifach-Steckdosen pro Minute fertigfallend die Maschine.
Weitere Infos zur flexiblen Produktion von Steckdosen und Lichtschaltern finden Sie hier.
Kleine Taste, große Wirkung
NEMA-Schalter
Nordamerikanische NEMA-Schalter weisen unter dem eigentlichen Schalter oder Taster einen Kunststoffkorpus auf, in den zahlreiche Stanzbiegeteile aus Metall integriert sind. Das gesamte Bauteil wird seit über 35 Jahren von Bihler of America Inc. hergestellt, und zwar in durchgängigen, voll automatisierten Produktionslinien, die alle erforderlichen Arbeitsschritte vom Rohmaterial bis zum fertig verpackten Produkt abdecken. Für die benötigten Stanzbiegeteile kommen ein Bihler GRM 80-Stanzbiegeautomat sowie ein BZ 2-Bearbeitungszentrum zum Einsatz.
Die Anlagen sind mit allen Prozessmodulen für das Schweißen, Gewindeformen, Schrauben, Eindrehen, Zuführen, Testen und Beschriften ausgestattet. Mit dabei sind noch von BoA selbst entwickelte und konstruierte Sondermaschinen, die an die Bihler-Maschinen angebunden sind. Alle erforderlichen Kunststoffteile werden ebenfalls von BoA auf Arburg-Spritzgussmaschinen hergestellt. Den Abschluss jeder Linie bildet eine Verpackungseinheit, und pro Minute entstehen so 120 Schalter. Die voll automatisierte Fertigung steht für optimale Effizienz und Fertigungstiefe, zumal alle Anlagen über ein ausgeklügeltes Palettensystem miteinander verbunden sind.
