„Digitale Transformation schafft Mehrwert“

Neuer Anlagenkonfigurator

Mit dem neuen Anlagenkonfigurator lassen sich sämtliche Werkzeug- und Maschinenmodule für die Bihler-Anlagen GRM-NC, LM 2000-KT, LM 2000-NC und BIMERIC Modular konfigurieren. Es ist eine innovative Komplettlösung, mit der alle Anwender besonders schnell, einfach und sicher zur Konstruktion kommen.

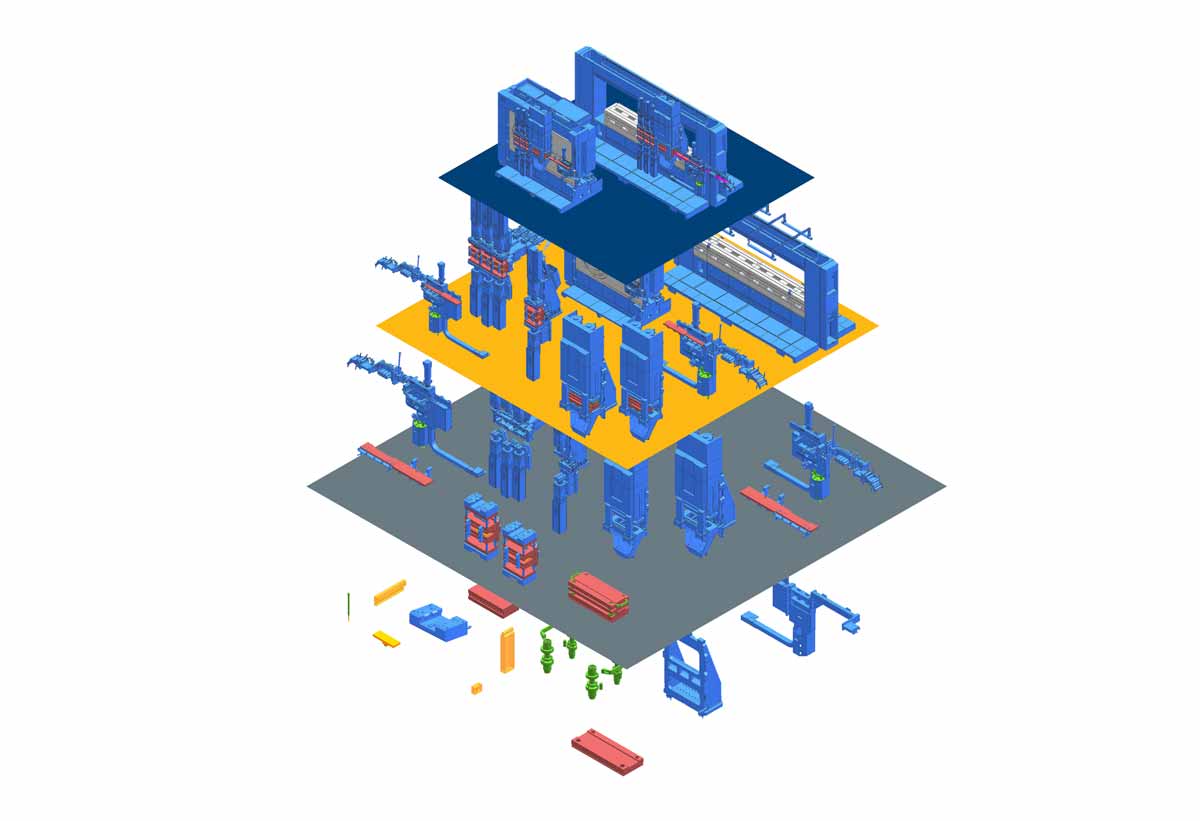

Der Anlagenkonfigurator stellt alle vier Ebenen der Fertigungslösung detailliert dar und ermöglicht die individuelle Konfiguration sämtlicher Werkzeug- und Maschinenmodule für linear gefertigte Stanzbiegeteile.

Mit der Modular Serie erschließt die Otto Bihler Maschinenfabrik allen Anwendern ganz neue Fertigungsdimensionen, mit denen sie die Anforderungen in der Produktion hocheffizient und absolut flexibel meistern können. Die Modular Serie umfasst mit dem Servo-Stanzbiegeautomaten GRM-NC, den beiden Linearmaschinen LM 2000-KT und -NC sowie dem Servo-Produktions- und Montagesystem BIMERIC Modular aktuell vier hoch standardisierte, leistungsstarke Bihler-Anlagen der neuesten Generation. Sie alle weisen einheitliche Schnittstellen im Umformbereich auf und sind hinsichtlich der eingesetzten Stanzbiegewerkzeuge vollständig kompatibel miteinander. Damit lassen sich die entsprechenden Umformwerkzeuge maschinenunabhängig transferieren und betreiben.

Prozessfenster im Fokus

Ganz neu hat die Otto Bihler Maschinenfabrik nun den Anlagenkonfigurator für die oben aufgeführten Maschinen entwickelt. Er bildet diese Maschinen im CAD-Design ab und ermöglicht für linear gefertigte Stanzbiegeteile die individuelle Konfiguration sämtlicher Werkzeug- und Maschinenmodule, immer genau ausgelegt auf den zugrunde liegenden Fertigungsprozess. Im Mittelpunkt steht das Prozessfenster als geometrisch definierter Arbeitsbereich, der bei allen Maschinen der Modular Serie absolut identisch ist. In ihn wird über den Konfigurator der Stanzbiegeprozess quasi hineinentwickelt, d. h., alle erforderlichen Werkzeug- und Maschinenmodule sind geometrisch genau auf das standardisierte Prozessfenster ausgelegt und lassen sich garantiert auf jeder dieser Anlagen betreiben. Diese müssen dafür nicht extra konfiguriert werden, sondern der Kunde kann direkt mit der Entwicklung des Werkzeugs starten, das er dann sofort selbst nutzen oder ganz ohne Abstimmungsaufwand auch seinen Partnern und Lieferanten für deren Anlagen zur Verfügung stellen kann.

Ob Servo-Stanzbiegeautomat GRM-NC, Linearmaschine LM 2000-KT und -NC oder Servo-Produktions- und Montagesystem BIMERIC Modular: Der Anlagenkonfigurator ist für alle Anlagen der Modular Serie einsetzbar.

Alle Informationen aus einer Hand

Der Anlagenkonfigurator ist einfach und logisch nach Art eines Baukastensystems aufgebaut. Auf vier Ebenen werden hierzu alle notwendigen Bausteine und Informationen, die jeweils aus CAD-Modell, Prozessfenster, Ausbaulogik und Grenzwerten bestehen, dem Konstrukteur bereitgestellt. Der Konfigurator stellt sicher, dass auf allen vier Ebenen die entsprechenden Komponenten zueinander passen (z. B. Werkzeugmodul zu Maschinenmodul und Maschinenmodul zu Maschine) und kombiniert automatisch alle Elemente zur späteren Fertigungslösung. „Der Anlagenkonfigurator ist eine innovative Komplettlösung, die das Prozessfenster als Ganzes betrachtet und alle erforderlichen Informationen hinsichtlich der Werkzeug- und Maschinentechnik von sich aus mitbringt“, erklärt Marc Walter, Hauptabteilungsleiter Konstruktion & Entwicklung bei Bihler.

Klarer Mehrwert in der Praxis

In der Summe macht der neue Anlagenkonfigurator die Entwicklung der Werkzeug- und Maschinenmodule wesentlich einfacher als bisher. Schließlich muss damit nicht mehr zuerst die Maschine aufgebaut und der entsprechende Fertigungsprozess in iterativen Schleifen mit unterschiedlichsten Werkzeugen entwickelt werden. Vielmehr ist dank der standardisierten Prozessfenster eine Vorabentwicklung des Stanzstreifens möglich, ohne befürchten zu müssen, dass die geometrischen Grenzen von Maschinen- oder Werkzeugmodul verlassen werden. Das hätte in der Praxis dann unplanbare Nacharbeiten zur Folge. Möglich ist das, da alle Funktionen der Module und auch der Fertigungsablauf im Vorhinein standardisiert werden konnten. Somit ist auch der Zeit- und Kostenaufwand erheblich reduziert. Der größte Praxisvorteil liegt in der Tatsache, dass alle so konfigurierten Module kompatibel mit der gesamten Modular Serie sind, sich problemlos auf diese Maschinen portieren lassen und darauf sicher und zuverlässig arbeiten. Der Anlagenkonfigurator wird von Bihler erstmals auf der EuroBLECH 2022 präsentiert und ist anschließend verfügbar.
